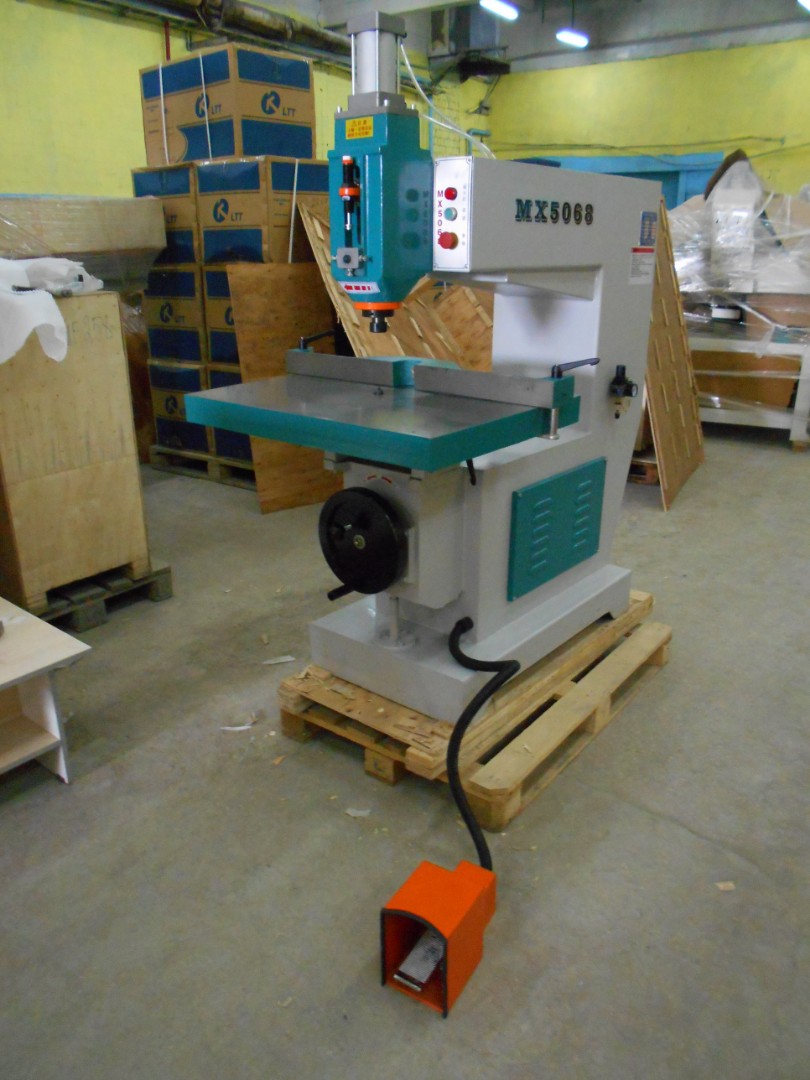

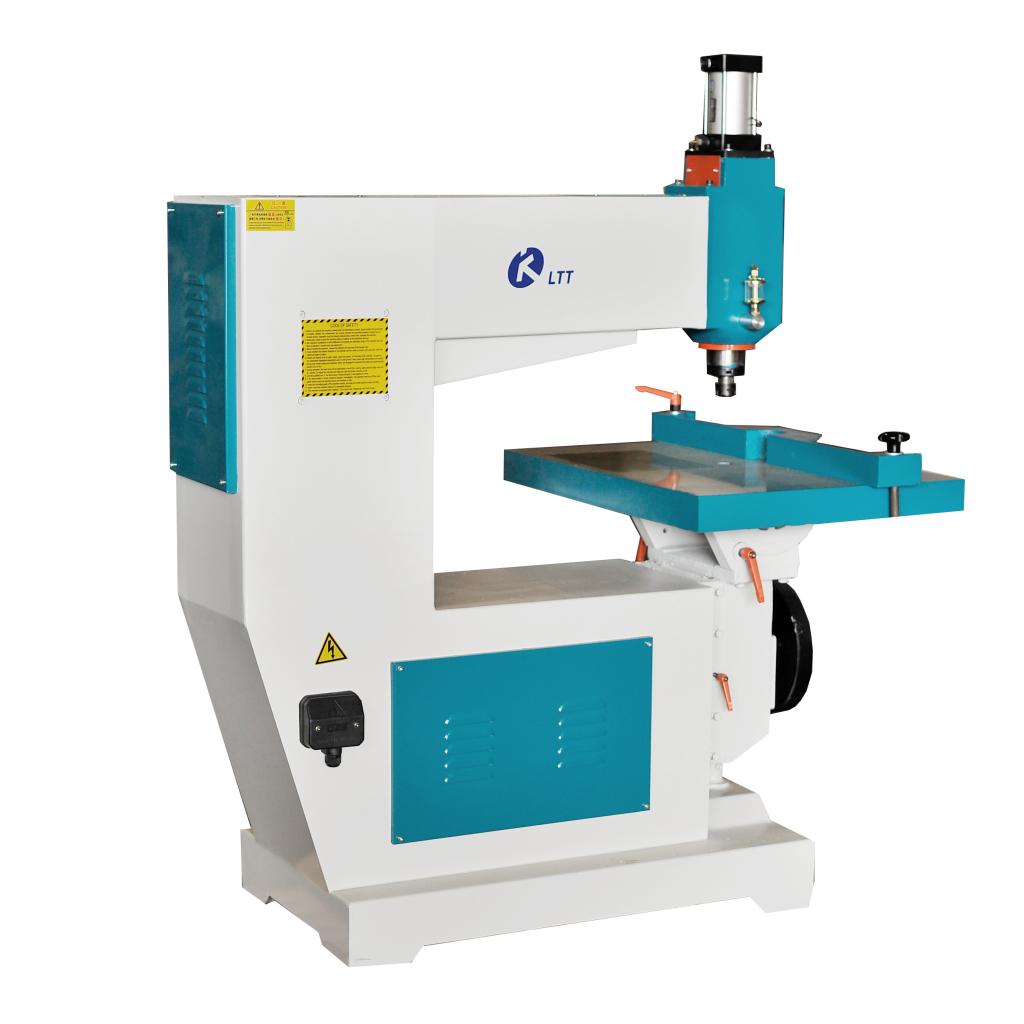

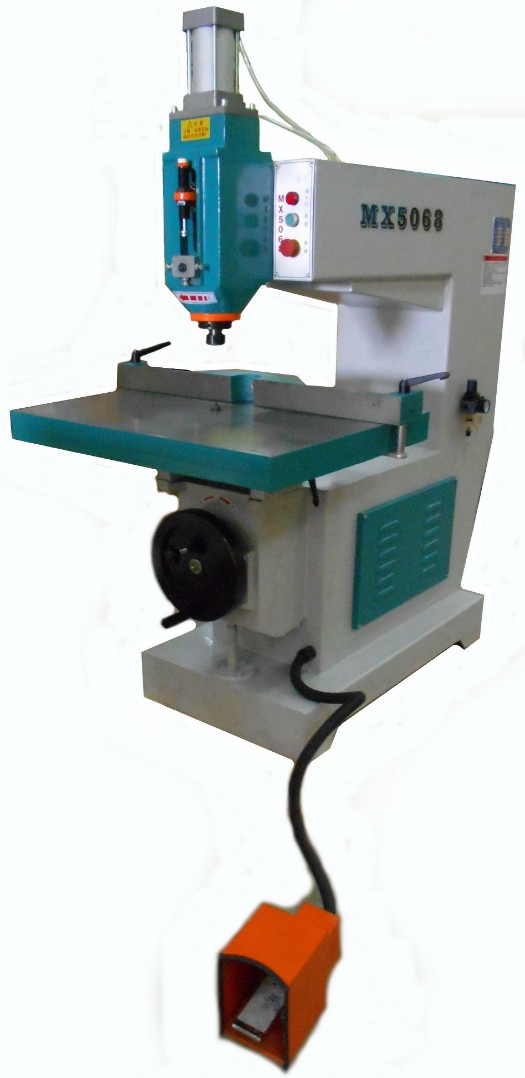

Копировально-фрезерный станок MX5068

Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Характерные детали - это дверные полотна и мебельные фасады.

Здесь выполняются два вида работ:

• Прямолинейное фрезерование рельефа на пласти;
• Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.

Порядок работы на станке:

1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
4. Прямолинейное фрезерование можно выполнять по направляющей без шаблона.

Особенности MX5068:

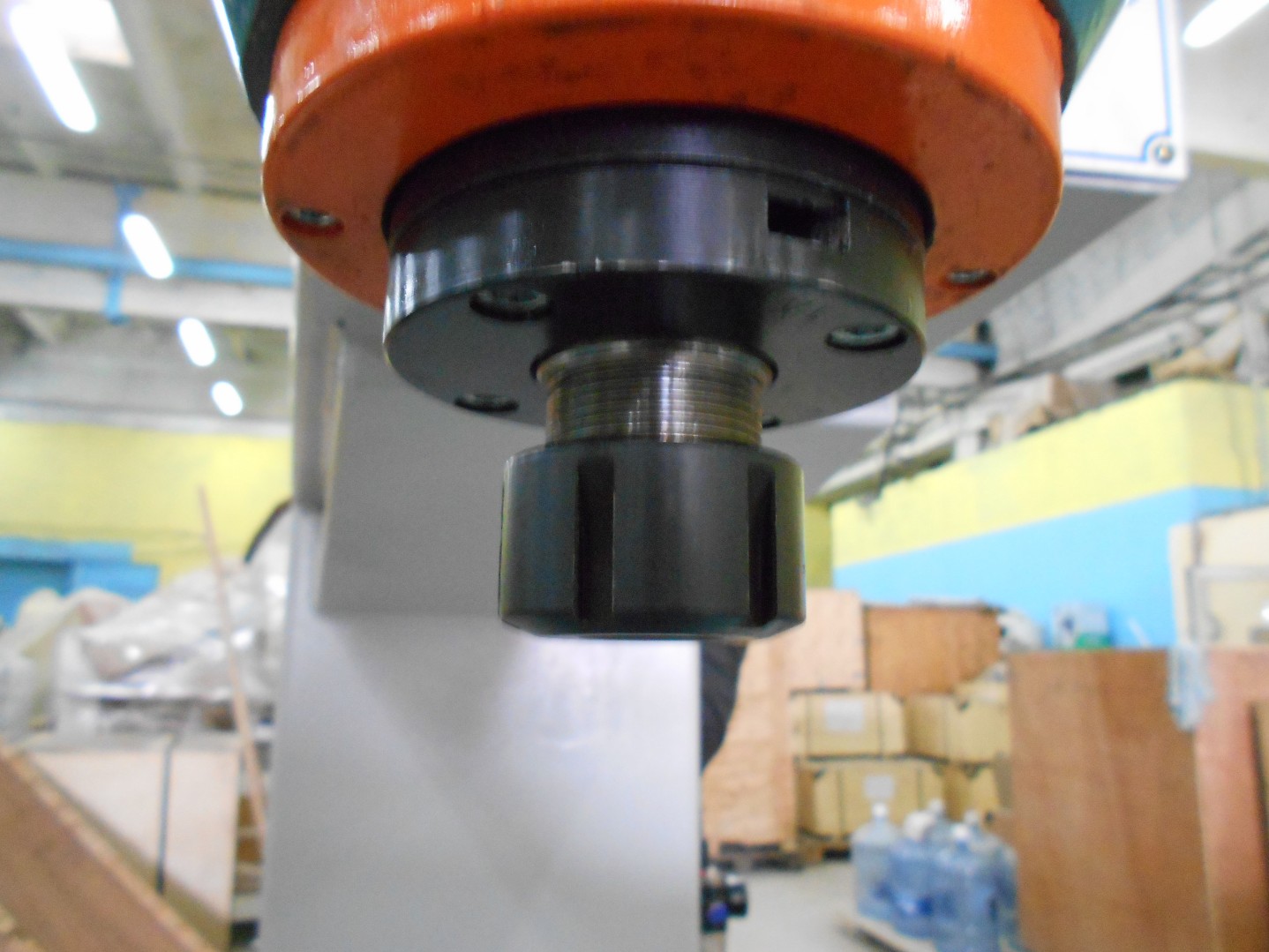

• Высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;

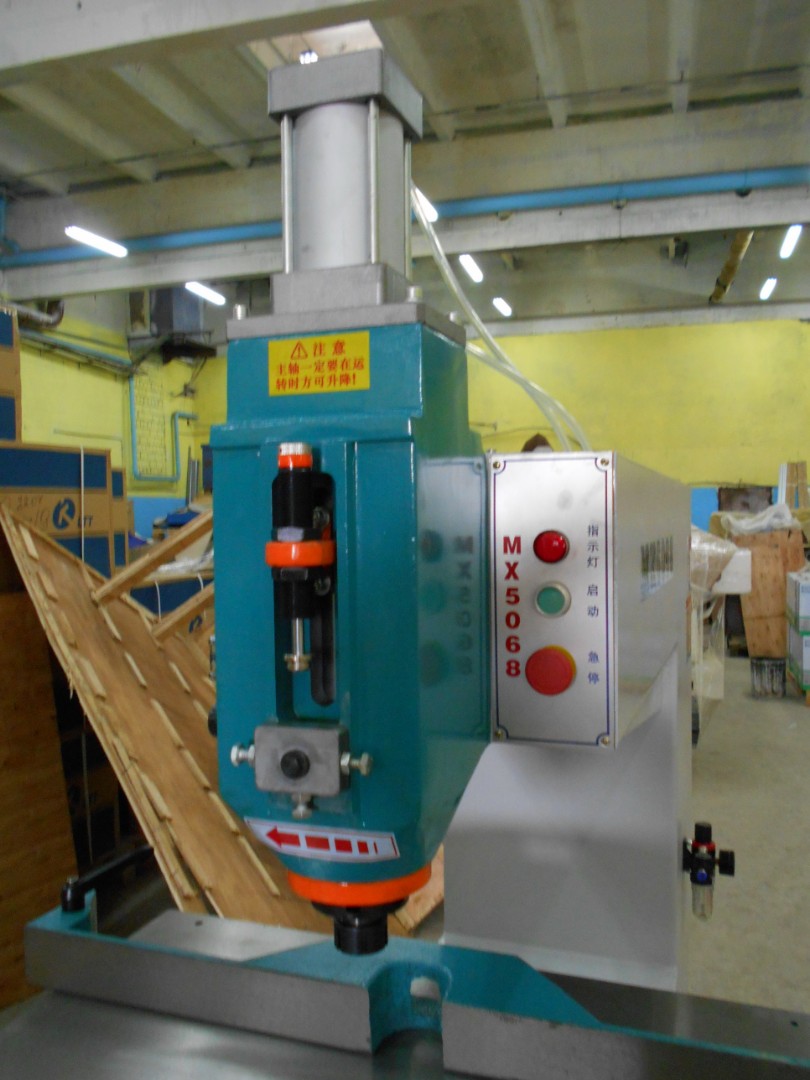

• Вертикальное перемещение шпинделя осуществляется пневмоприводом, не требуется компрессор;
• Увеличенный рабочий стол;

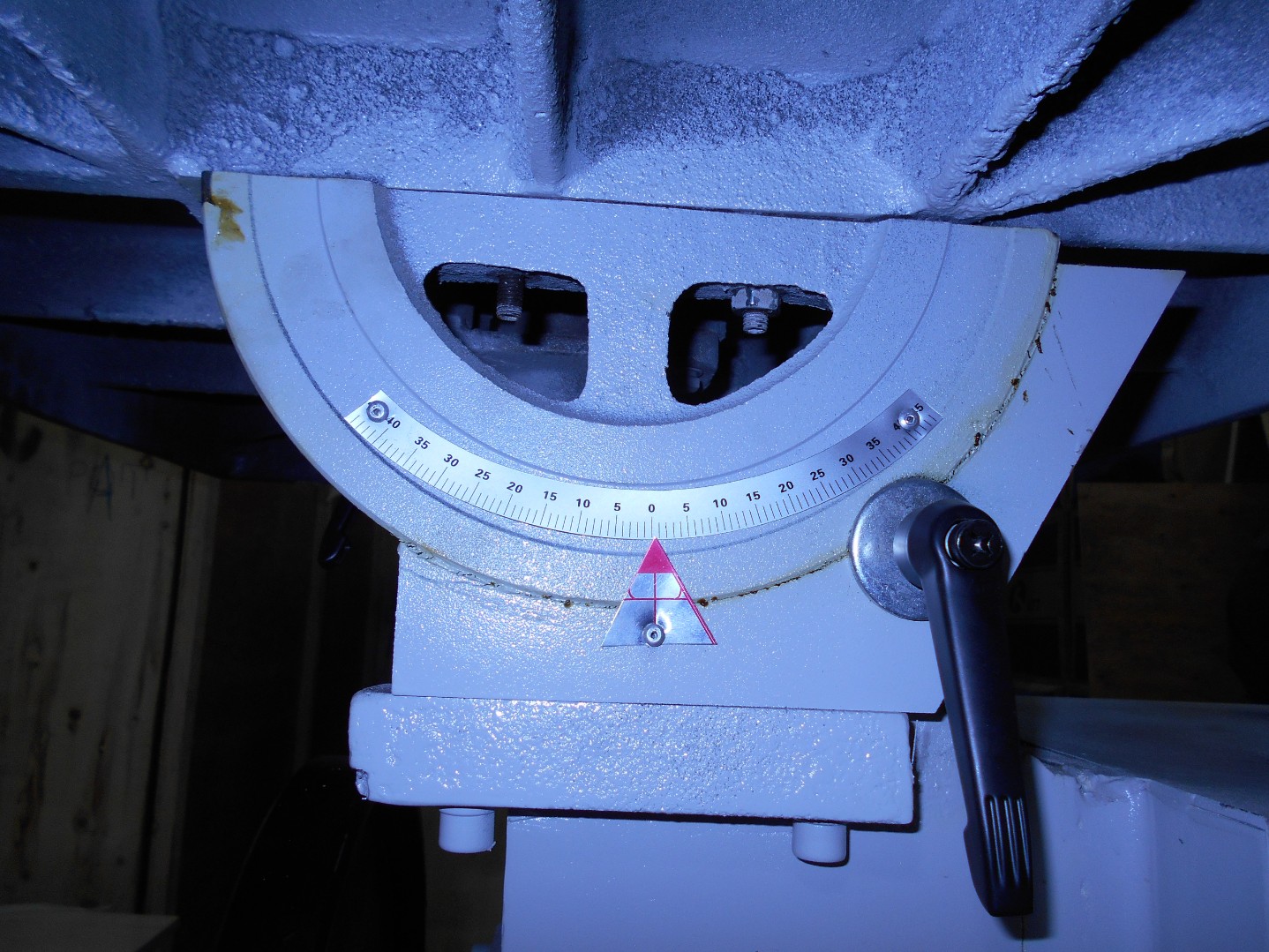

• Поворот стола 45.
