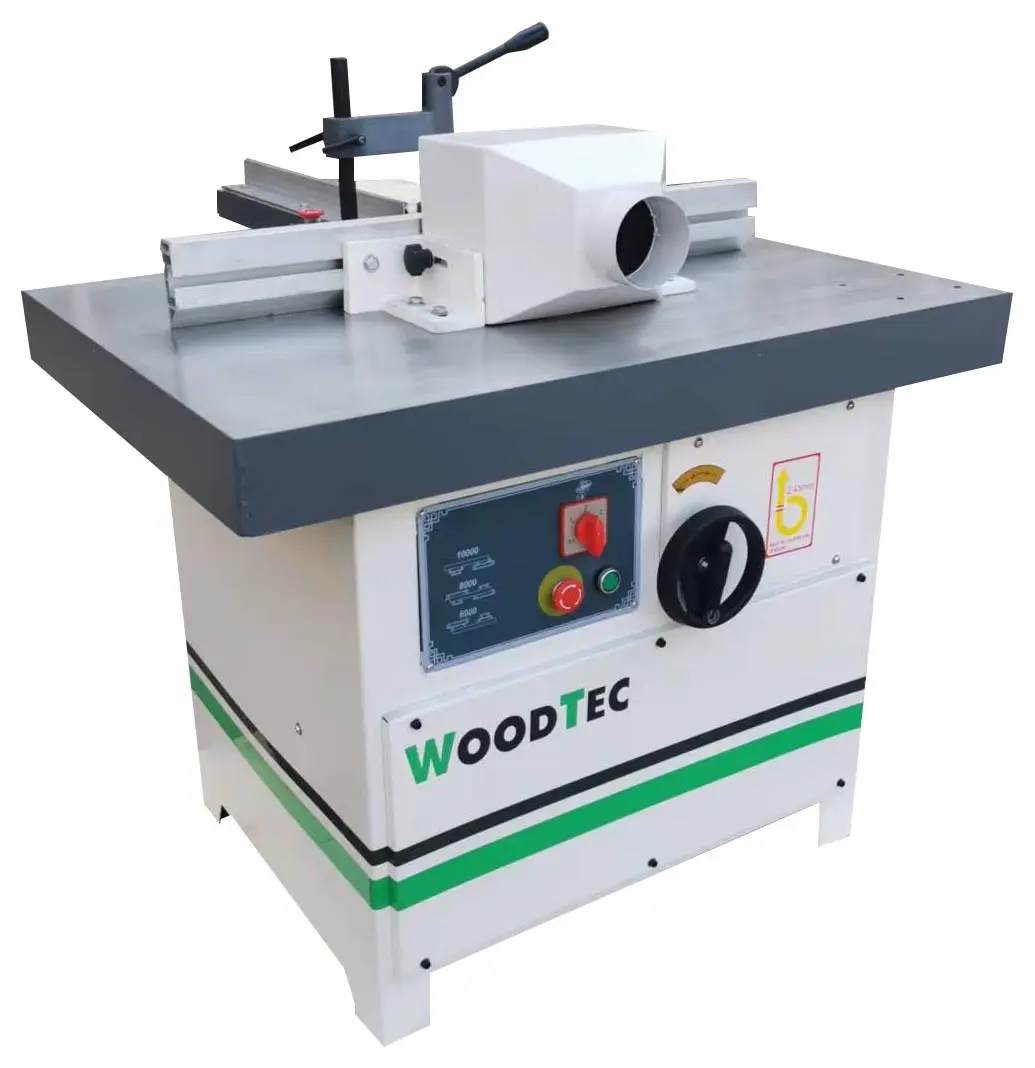

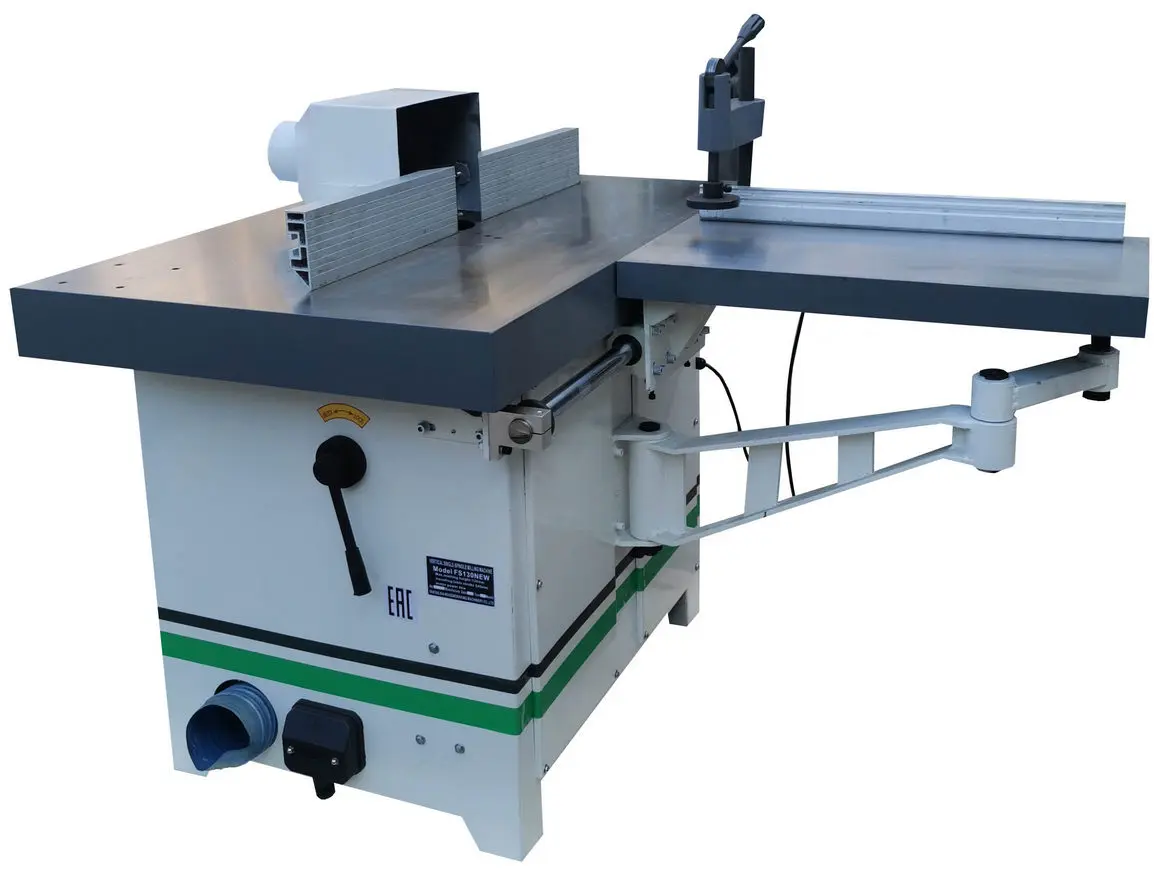

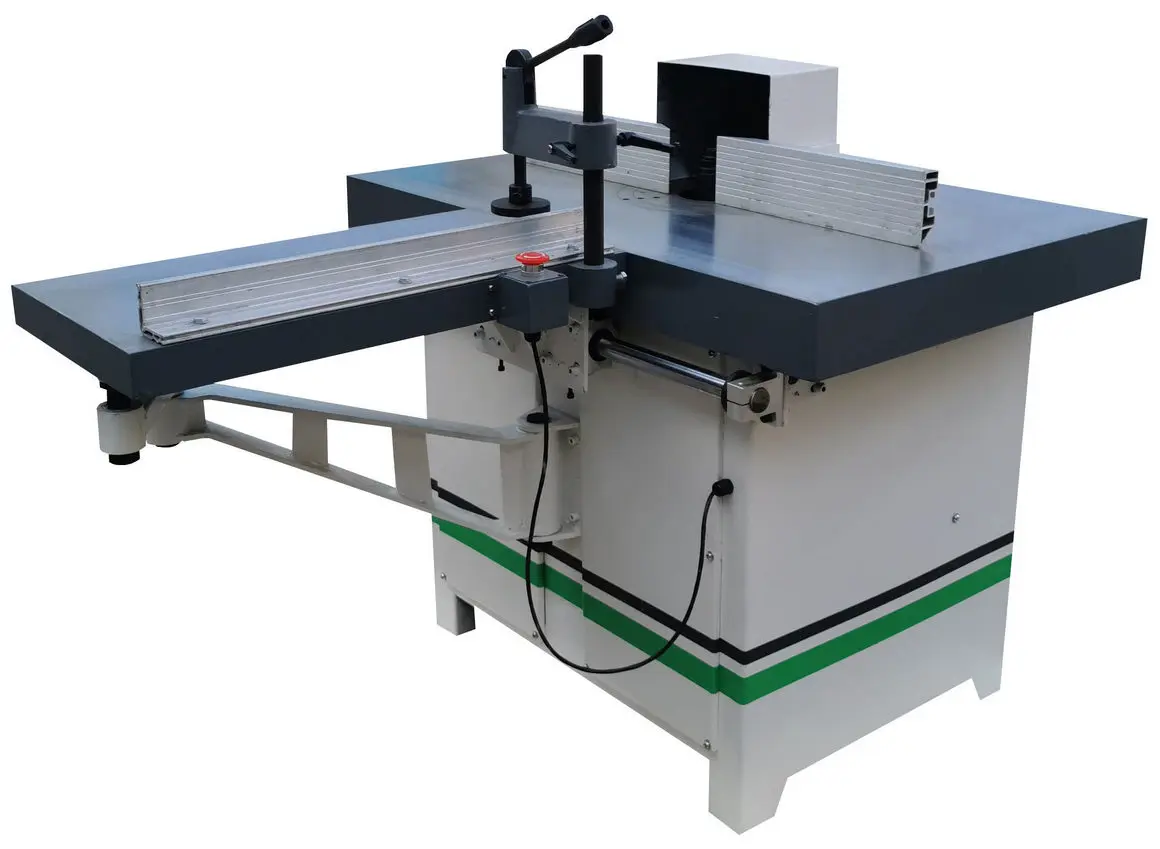

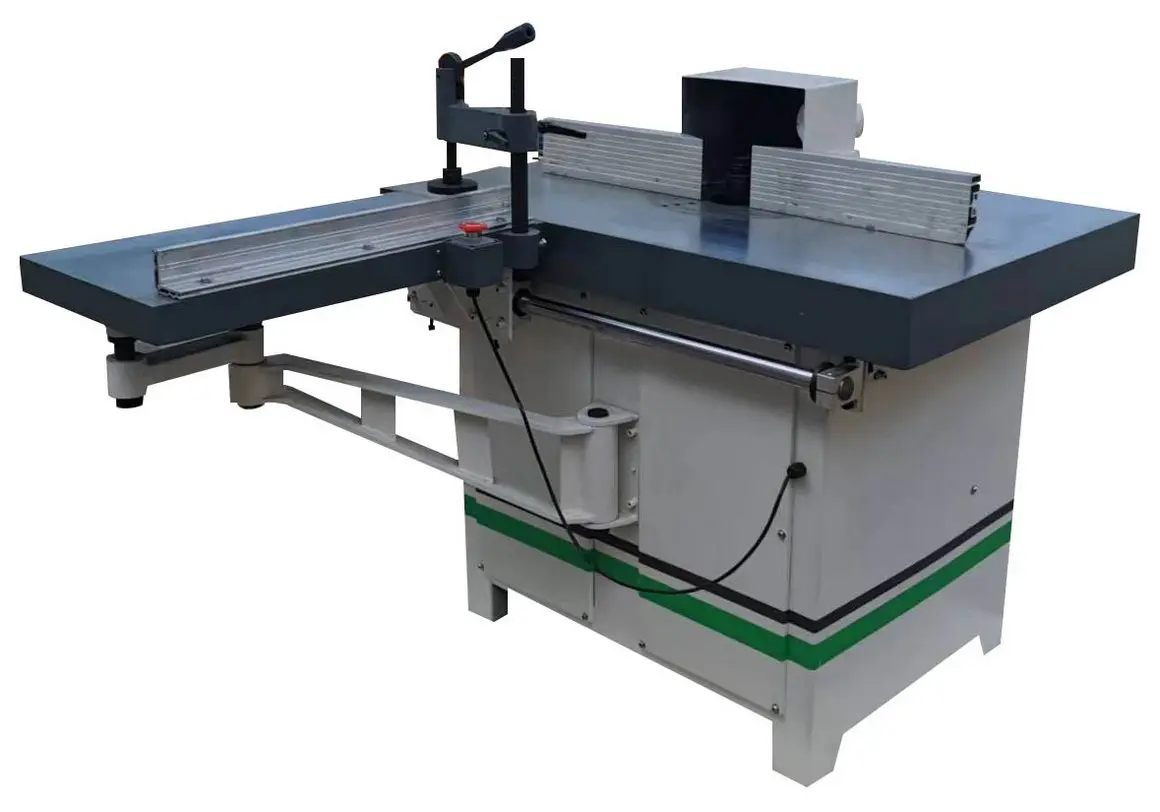

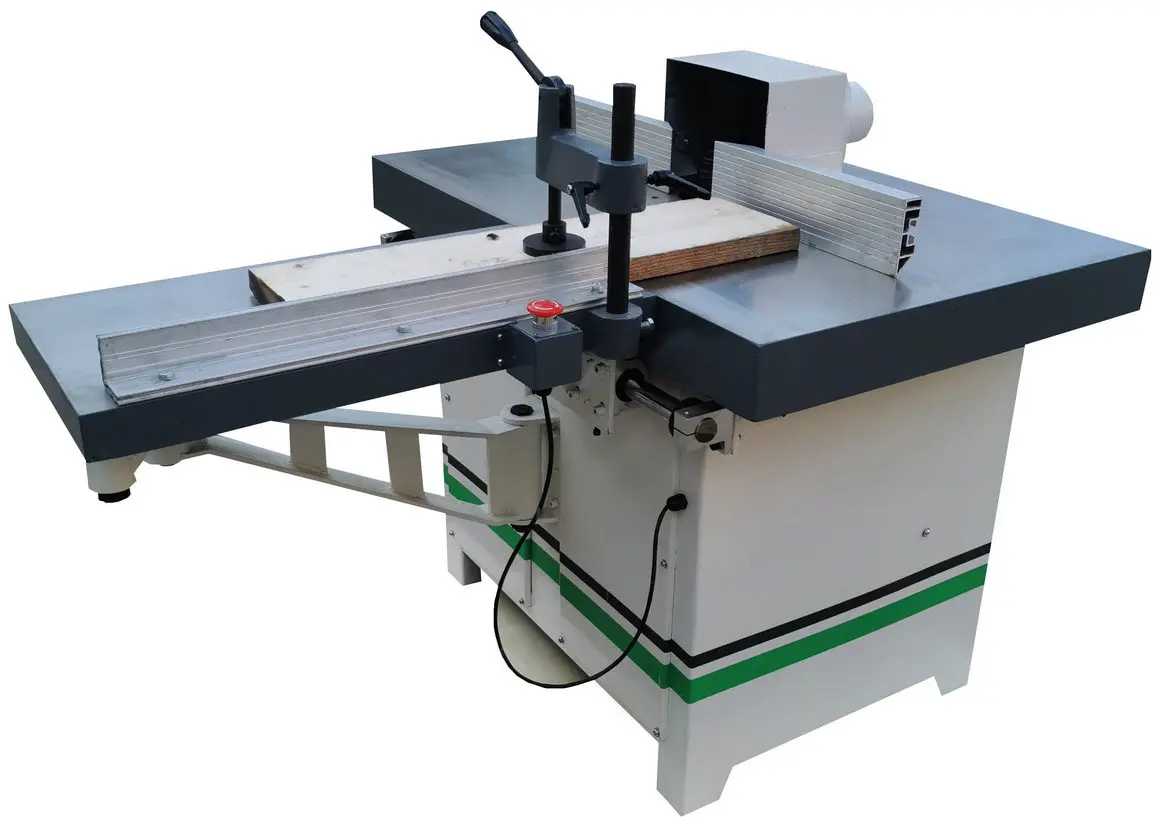

Станок фрезерный WoodTec FS 130

Станок фрезерный WoodTec FS 130

НАЗНАЧЕНИЕ: Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.   ОБЛАСТЬ ПРИМЕНЕНИЯ: Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.   Схема обработки Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону   Отличительные особенности Подъем и опускание шпинделя осуществляется с помощью маховика Перемещение каретки по направляющей с поддерживающей опорой Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки Эксцентриковый зажим в комплекте Диаметр шпинделя 32 мм Конструктивные особенности Шипорезная каретка Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей. Направляющая каретки Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке. Поддерживающая опора Обеспечивает жесткость каретки и исключает ее перекос. Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика. Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения. Эксцентриковый прижим Входит в комплект поставки. Надежно фиксирует заготовку на каретке. Защитный кожух Кожух под фрезы ?230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие ?100 мм. Аспирационный патрубок 2-й аспирационный патрубок ?100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя. Стопор шпинделя Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки. Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.
